久久久久夜色精品国产明星,日韩精品一区二区三区中文,欧美极品少妇×XXXBBB,性色欲网站人妻丰满中文久久不卡

焊件在焊接過程中，熱應(yīng)力、相變應(yīng)力、加工應(yīng)力等超過屈服極限，以致冷卻后焊件中留有未能消除的應(yīng)力。這樣，焊接冷卻后的殘余在焊件中的宏觀應(yīng)力稱為殘余焊接應(yīng)力。焊接過程的不均勻溫度場以及由它引起的局部塑性變形和比容不同的組織是產(chǎn)生焊接應(yīng)力和變形的根本原因。焊接是一個局部受熱然后冷卻的過程，由于構(gòu)件溫度場不均勻變化將引起殘余應(yīng)力和殘余變形。對于鋼結(jié)構(gòu)而言，由于焊接殘余應(yīng)力的存在，其數(shù)值大小、分布形態(tài)對焊接結(jié)構(gòu)的靜載強(qiáng)度、疲勞強(qiáng)度、斷裂特性、剛度和穩(wěn)定性會產(chǎn)生很大的影響，尤其會使焊接結(jié)構(gòu)在使用期間產(chǎn)生失穩(wěn)與開裂，顯著地縮短構(gòu)件的使用壽命。

焊接殘余應(yīng)力分析儀快速、高新測量焊縫殘余應(yīng)力。

焊接中、焊縫處溫度迅速升高，體積膨脹。熱影響區(qū)溫度低，阻礙焊縫膨脹，結(jié)果焊縫處產(chǎn)生壓應(yīng)力，熱影響區(qū)產(chǎn)生拉應(yīng)力。但此時焊縫處于塑性狀態(tài)，焊縫被壓應(yīng)力墩粗，松弛了此應(yīng)力。
焊后冷卻時，熱影響區(qū)冷卻速度快，很快進(jìn)入彈性狀態(tài)，焊縫處溫度高，處于塑性狀態(tài)。這時焊縫收縮，較熱影響區(qū)收縮慢，焊縫阻礙熱影響區(qū)收縮，焊縫仍受壓應(yīng)力，影響區(qū)受拉應(yīng)力。但焊縫處于塑性狀態(tài)，焊縫的塑性墩粗，松弛了此應(yīng)力。
熱影響區(qū)溫度不斷降低，冷卻速度也變慢，當(dāng)焊縫的冷卻速度高于熱影響區(qū)時，焊縫收縮較快，焊縫的收縮受到熱影響區(qū)阻礙，應(yīng)力方向發(fā)生了轉(zhuǎn)變，焊縫受拉應(yīng)力，熱影響區(qū)受壓應(yīng)力。當(dāng)焊縫和熱影響區(qū)都進(jìn)入彈性狀態(tài)時，因焊縫溫度高，冷卻速度快，收縮量大，熱影響區(qū)溫度低，冷卻速度低，收縮量小，焊縫收縮受到熱影響區(qū)阻礙，結(jié)果焊縫受拉應(yīng)力，熱影響區(qū)受壓應(yīng)力。此時沒有塑性變形，這一對壓應(yīng)力，隨著溫度的降低，焊縫收縮受阻礙越來越大，拉應(yīng)力也越來越大，直至室溫，拉應(yīng)力可近似于屈服極限。

確保高質(zhì)量的焊縫并不是一件容易的事，因為在整個焊接區(qū)域上的快速加熱和冷卻會產(chǎn)生殘余應(yīng)力并改變淬火性能。因而，焊縫被識別為易于發(fā)生機(jī)械故障的關(guān)鍵部分。機(jī)械故障涉及負(fù)載，時間，材料，制造過程和環(huán)境的極其復(fù)雜的相互作用。焊接效果的結(jié)果應(yīng)在結(jié)構(gòu)設(shè)計中予以補(bǔ)償。隨著需求的增長，需要研究新材料?，F(xiàn)代高強(qiáng)度鋼存在問題，因為很難找到合適的填充材料。

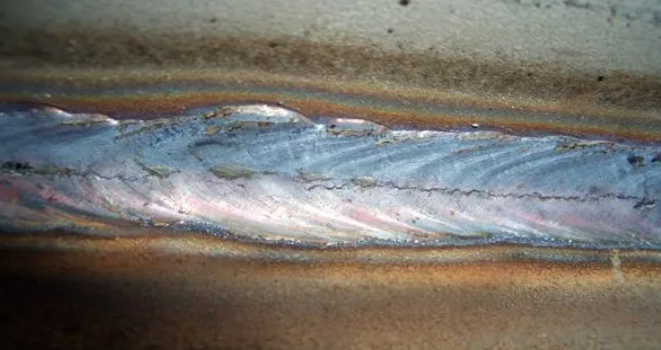

由于焊接材料的熔化，焊縫附近會發(fā)生微觀結(jié)構(gòu)變化。這導(dǎo)致了熱影響區(qū)（HAZ）的發(fā)展。對于較高屈服強(qiáng)度的材料，HAZ可能導(dǎo)致較低的硬度和松弛的有益殘余應(yīng)力。這些問題可以通過選擇正確的焊縫尺寸和類型來控制。由于焊接接頭缺乏融合和咬邊。這些缺陷可能會成為裂紋萌生的潛在場所。在較壞的情況下，由于快速加熱和冷卻，殘余應(yīng)力會發(fā)生變化，從而導(dǎo)致較高的應(yīng)力集中和拉伸應(yīng)力會顯著降低疲勞強(qiáng)度。

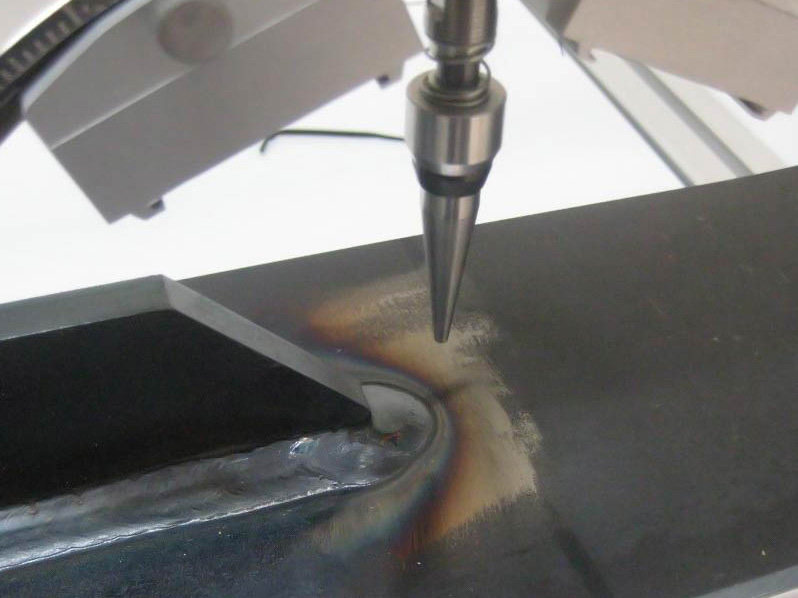

使用X射線衍射法的便攜式焊接應(yīng)力分析儀來測量焊縫上的殘余應(yīng)力是比較先進(jìn)檢測手段。測量中機(jī)器人進(jìn)行移動，從而可以測量幾乎任何形狀或大小的樣品的殘余應(yīng)力。

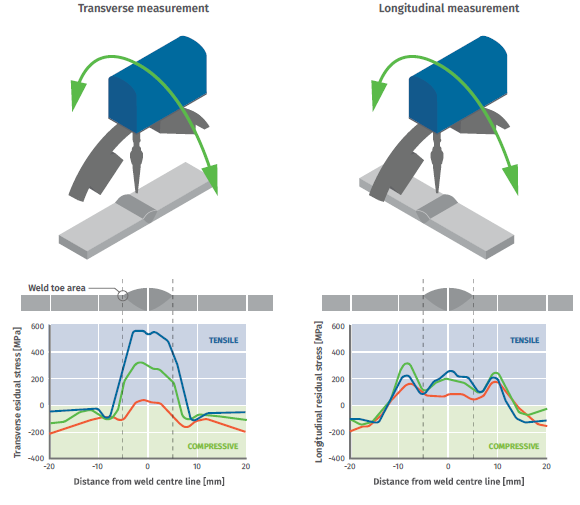

焊縫表面上的典型殘余應(yīng)力分布圖如下：焊縫中的殘余應(yīng)力通常是平行拉伸的，尤其是在焊縫橫向的焊趾區(qū)域 。

通過優(yōu)化焊接程序和后處理，可以將熱影響區(qū)的影響降到較低。 有許多不同的后處理方法可用：焊后熱處理，TIG修整，錘擊噴丸，毛刺磨削，高頻機(jī)械沖擊處理（HFMI）等。

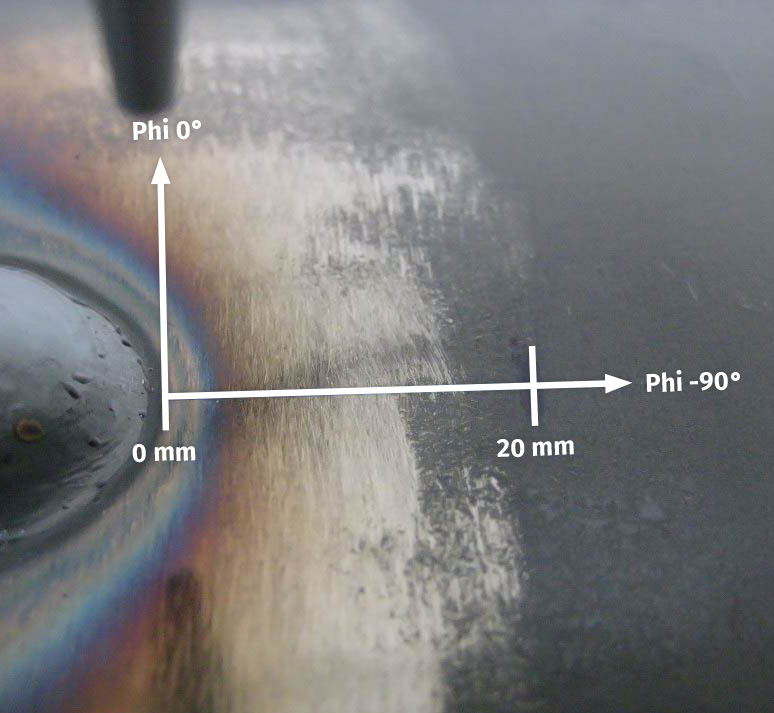

使用X射線衍射時測量深度很淺，距離表面只有幾微米。為了進(jìn)行更深的測量，還需要去除材料。 在不影響殘余應(yīng)力的情況下去除材料的一種方法是電拋光。 利用電拋光方法可以測量深度分布。 當(dāng)X射線衍射和電拋光與機(jī)器人結(jié)合使用時，深度輪廓可以制成3D。
