久久久久夜色精品国产明星,日韩精品一区二区三区中文,欧美极品少妇×XXXBBB,性色欲网站人妻丰满中文久久不卡

失效齒輪硬度分析

齒輪失效后，表面硬度發(fā)生變化，通過使用RollScan250齒輪硬度分揀儀對齒面及側(cè)面進(jìn)行檢測后，可以看到：

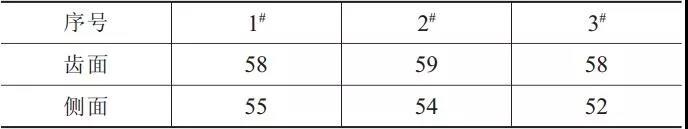

失效齒輪的表面硬度(HRC)

失效齒輪的側(cè)面硬度較低，低于 58～62 HRC 的硬度要求， 較低的表面硬度是導(dǎo)致齒輪表面磨損的主要原因。

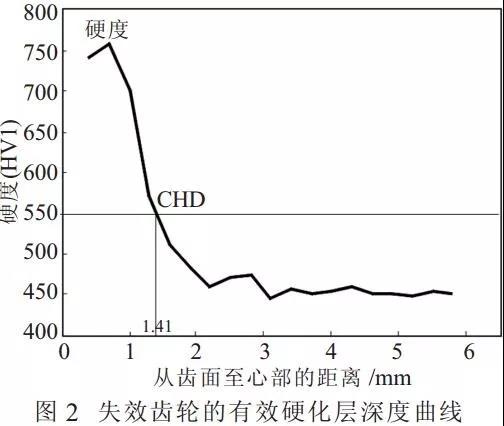

采用顯微硬度計(jì)檢測失效齒輪表面滲碳情況，從齒面至心部的硬度變化曲線如圖 2 所示。從圖中可知，失效齒輪的有效硬化層深度 CHD 為 1.41mm，達(dá)到了滲碳深度要求[2-3]。圖中，從表面至心部，硬度首先增加，然后平穩(wěn)降低至 450HV1 左右。

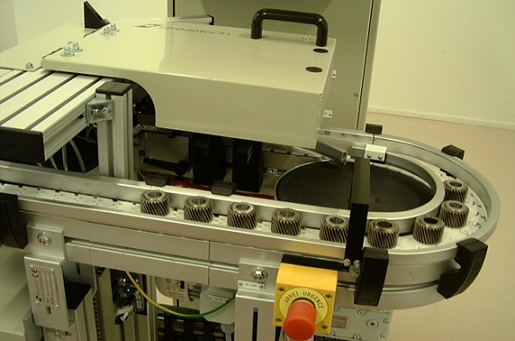

RollScan250齒輪硬度分揀儀能夠?qū)崿F(xiàn)材料硬度和熱處理硬度的數(shù)字化檢測，從而優(yōu)化工件分揀，在生產(chǎn)線上的工件篩選發(fā)揮著重大作用。實(shí)現(xiàn)了對小齒輪的在線分揀，大大提高生產(chǎn)率和現(xiàn)生產(chǎn)中的優(yōu)化。

更多相關(guān)信息》》》

熱處理對應(yīng)力腐蝕開裂的影響

磨削燒傷產(chǎn)生的原因

磨削燒傷的主要形式

應(yīng)力集中的預(yù)防與利用

防止硬齒面齒輪磨齒裂紋的工藝措施
