久久久久夜色精品国产明星,日韩精品一区二区三区中文,欧美极品少妇×XXXBBB,性色欲网站人妻丰满中文久久不卡

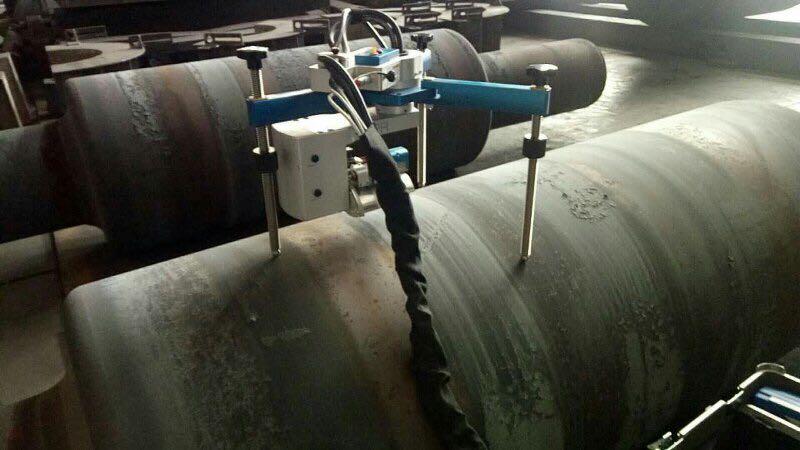

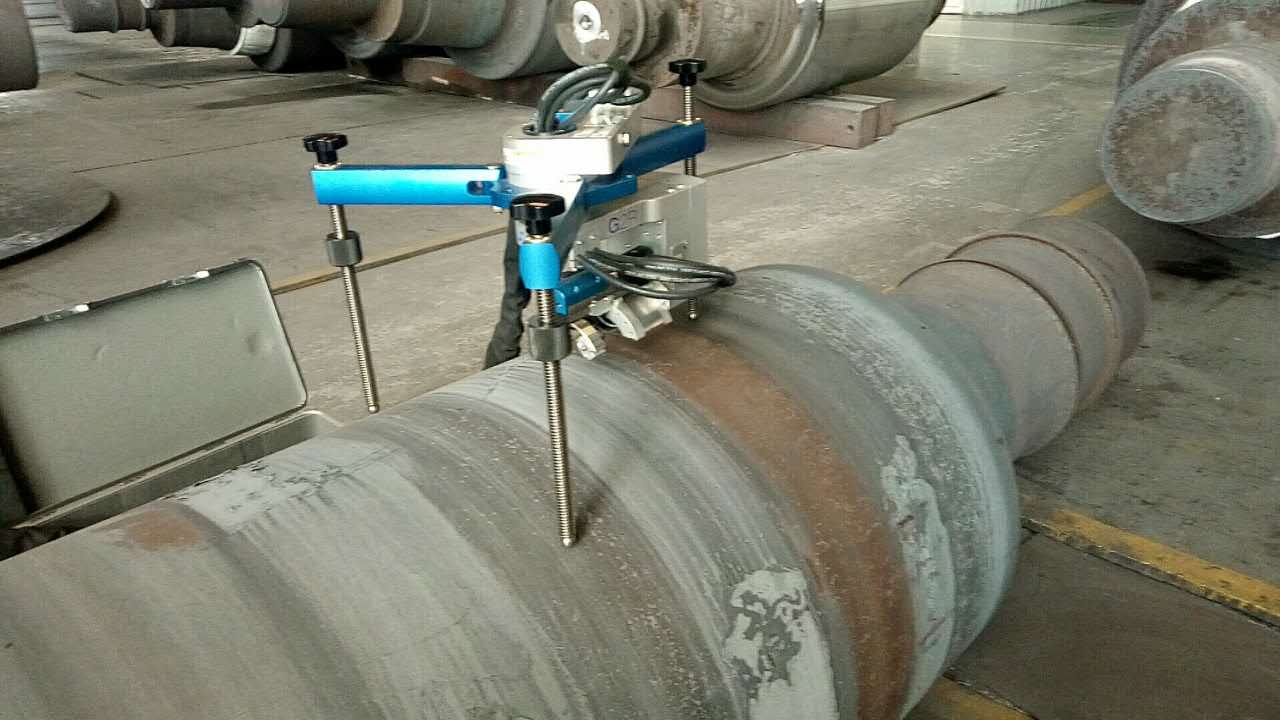

X射線應(yīng)力測量儀在特種設(shè)備檢驗(yàn)中的應(yīng)用
特種設(shè)備
八大類：指涉及生命安全、危險(xiǎn)性較大的鍋爐、壓力容器（含氣瓶）、壓力管道、電梯、起重機(jī)械、客運(yùn)索道、大型游樂設(shè)施和場（廠）內(nèi)專用機(jī)動車輛。
安裝監(jiān)檢、定期檢驗(yàn)
應(yīng)力測試方法
1 儀器可靠性
測量相對誤差
測量相對標(biāo)準(zhǔn)偏差

應(yīng)力測試方法
砂輪去厚銹砂紙逐級打磨濃HCl腐蝕
濃HCl腐蝕：每隔10分鐘測量一次，直到殘余應(yīng)力穩(wěn)定
砂輪去厚銹砂紙逐級打磨電解拋光
電解拋光：每隔1分鐘測量一次，直到殘余應(yīng)力穩(wěn)定，計(jì)算要去除表面加工應(yīng)力層總共所需的時(shí)間，并將預(yù)處理程序準(zhǔn)化。


應(yīng)力測試方法
根據(jù)布拉格定律和彈性理論可以導(dǎo)出sin2ψ法的應(yīng)力測定公式σφ=K·M
φ為測試的應(yīng)力方向，ψ為產(chǎn)生衍射的晶面法線和材料表面法線之間的夾角，θ0是材料無應(yīng)力狀態(tài)下測試晶面的衍射角，θφ,ψ是在應(yīng)力作用下的ψ角度的衍射角，E為彈性模量，ν為泊松比。

晶面間距d影響因素：

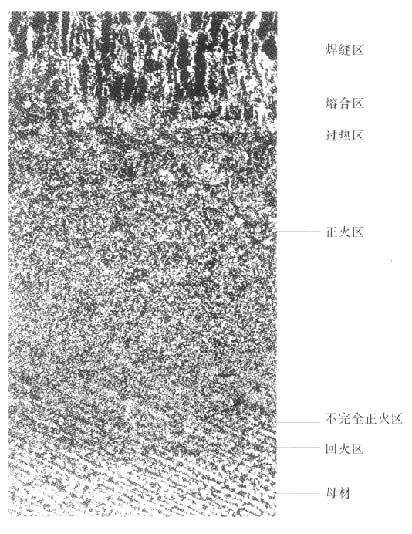

焊縫、熱影響區(qū)、母材的成分、組織、晶粒尺寸、織構(gòu)等

成分、組織
鐵基材料，θ0為鐵素體（211）晶面對應(yīng)的衍射角2θ0=156.45°

 焊縫、熱影響區(qū)、母材的成分和組織與存在差異，取相同θ0進(jìn)行應(yīng)力計(jì)算會造成K值誤差，
需校正
針對不同的材料，用實(shí)際的E和ν修正測量數(shù)據(jù)公式中的M值是在不同ψ角測試的2θφ,ψ與sin2ψ的斜率，與材料自身特性無關(guān)，故不需要修正晶粒尺寸
焊接過熱區(qū)形成的粗大組織，會減少X射線光斑分析區(qū)域的有效衍射點(diǎn)，降低衍射峰的強(qiáng)度，使得衍射峰位的確定誤差增大。正常采用直徑為3 mm的準(zhǔn)直器，此時(shí)可以選用5 mm的進(jìn)行ψ、φ擺動法測試改善測試結(jié)果

織構(gòu)
由于存在擇優(yōu)取向，主要是影響衍射峰的強(qiáng)度，這種在軋制材料中比較明顯，對于大型球罐材料來說很小也可以通過粗大組織測試時(shí)采用的方法來處理?
另外試驗(yàn)中每次測量時(shí)都采用正負(fù)兩組ψ旋轉(zhuǎn)掃描，分別為0°、30°、45°和0°、-30°、-45°，并對兩組測量結(jié)果的M取平均值，也可以減小誤差，提高精度。
